Іж 49.

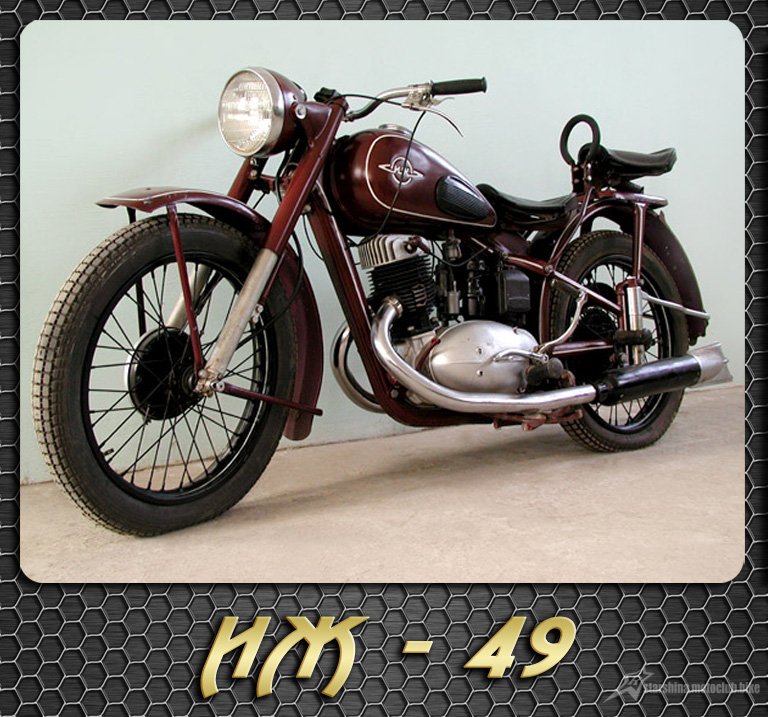

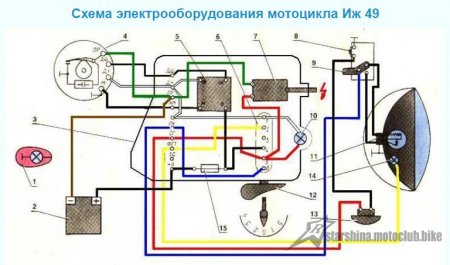

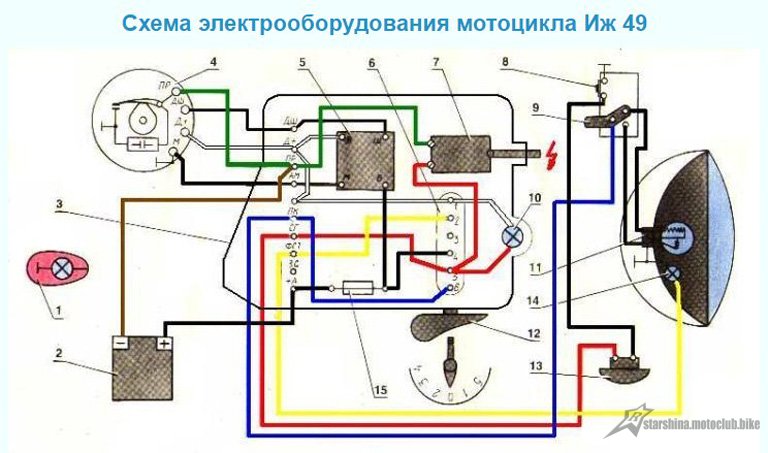

Роз'яснення до схеми електропроводки мото Іж 49:
1) Фара задня мотоцикла.
2) АКБ (Акумулятор) байка.
3) Панель приладів.
4) Генератор системи запалювання.
5) Реле.
6) Контакти перемикача головного.
7) Котушка системи запалювання.
8) Кнопка включення / вимикання сигналу звукового мотоцикла.
9) Перемикач світла мото.
10) Лампочка контрольна ідентифікації роботи генератора байка.
11) Головна лампочка світла передньої фари.
12) Ключ включателя запалювання.
13) Пристрій відтворення сигналу звукового.
14) Лампочка габаритних вогнів.
15) Запобіжник системи запалювання. Матеріали взяті з сайту: http://vse-o-moto.com/
