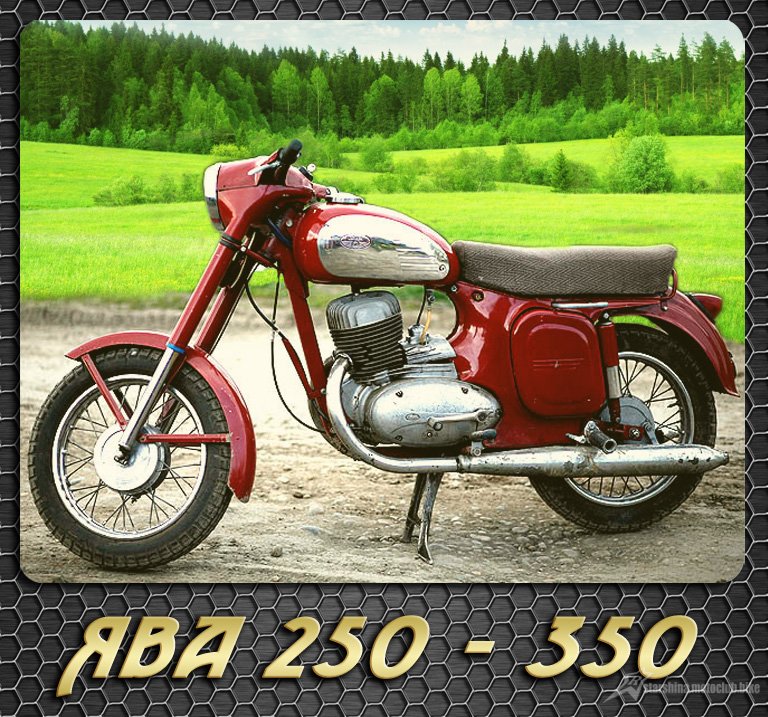

Ява 250 і Ява 350.


Дана схема мотоцикла Ява вважається універсальною для двох модельних рядів: 250-го (353/559) і 350-го (354/360). Це охоплює практично всі легендарні чехословацькі мотоцикли часів соціалізму, що все ще їздять по нашій землі. Тепер Ви можете сміливо займатися ремонтом проводки і електроприладів своєї Явушки, маючи під рукою інформаційну підтримку.

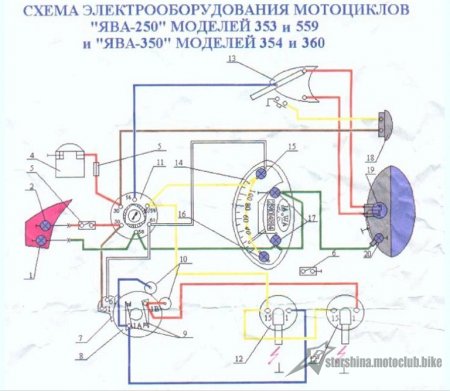

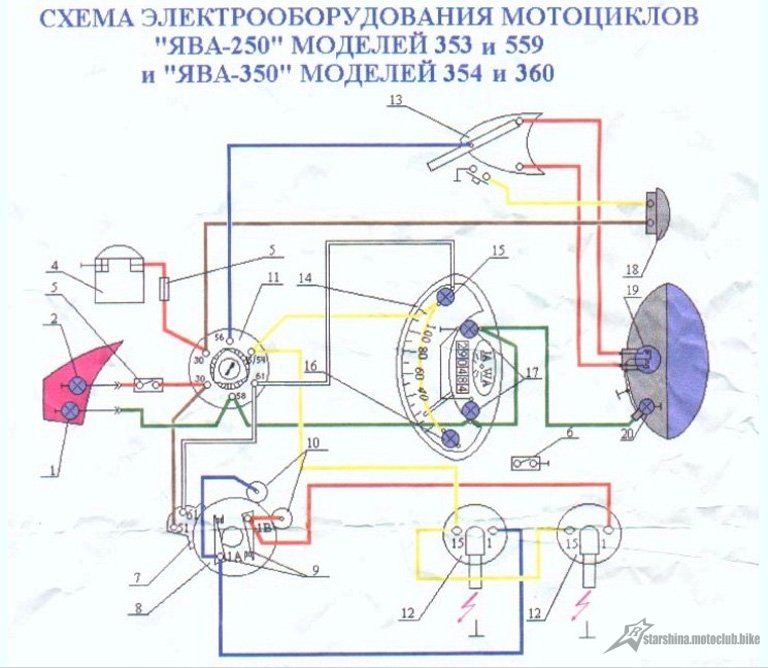

Роз'яснення до схеми мотоцикла Ява 250/350:
1) Лампочка світла заднього ліхтаря, що використовується при стоянці.
2) Лампочка стоп-сигналу.
3) Вмикач стоп-сигналу.
4) АКБ (акумулятор).
5) Запобіжник.
6) Вмикач механізму ідентифікації нейтральної передачі.
7) Реле.
8) Генератор.
9) Переривачі іскроутворення.
10) Конденсатори.
11) Замок запалювання.
12) Котушки запалювання.
13) Перемикач режимів світла з кнопкою відтворення звукового сигналу.
14) Спідометр.
15) Лампочка контрольна роботи генератора.
16) Лампочка контрольна включення нейтральної передачі.
17) Лампочка підсвічування циферблату спідометра.
18) Пристрій відтворення звукового сигналу мотоцикла.
19) Лампочка габаритного світла передньої фари.
20) Головна лампочка світла передньої фари. Матеріали взяті з сайту: http://vse-o-moto.com/
