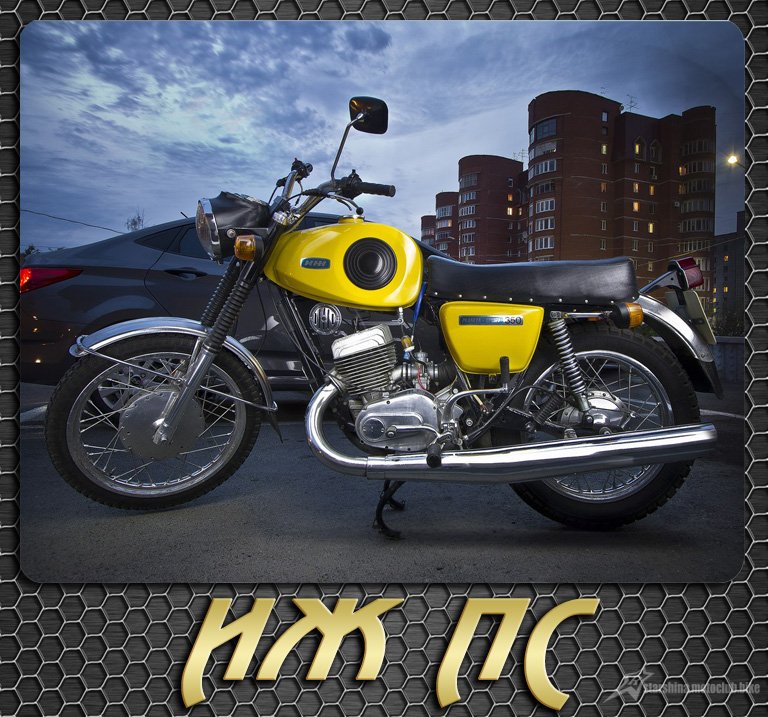

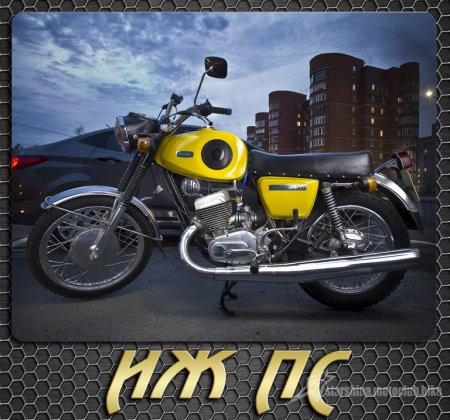

Іж Планета Спорт.


Серед особливостей електроніки даного двоколісного можна побачити небачені до цього прилади. Їх наявність і ускладнило схему спортивної Планети.

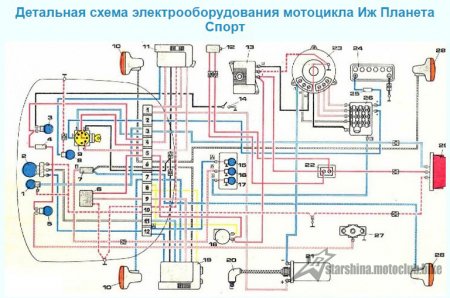

Роз'яснення до схеми мотоцикла Іж Планета Спорт:
1) Лампочка режиму світла стоянки.
2) Головна лампочка переднього світла.
3) Контрольна лампочка роботи нейтральній передачі.
4) Резистор.
5) Контрольна лампочка масляного тиску.
6) Реле покажчиків поворотів.
7) Блок розв'язки з діодами.
8) Лампочка для освітлення циферблата спідометра.
9) Замок запалювання мотоцикла.
10) Передні покажчики поворотів.
11) Вмикач / вимикач фари, а також аварійний вимикач запалювання мотоцикла.
12) Вмикач / вимикач стоп-сигналу на ручний гальмівної системи.
13) Регулятор реле.
14) Вмикач / вимикач лампочки нейтральній передачі.
15) Контрольна лампочка включення дальнього світла.
16) Контрольна лампочка роботи покажчиків поворотів.
17) Контрольна лампочка включення і роботи генератора.
18) Пристрій відтворення звукового сигналу.
19) Перемикач між видами світла, а також покажчиками поворотів. Тут є і кнопка включення сигналу звукового.
20) Свічка запалювання мотоцикла.
21) Котушка запалювання мото Іж Планета Спорт.
22) Вмикач / вимикач стоп-сигналу на ножний гальмівної системи.
23) Генератор мотоцикла.
24) АКБ (акумулятор).
25) Запобіжник.
26) Випрямляч.
27) Датчик масляного тиску.
28) Задні покажчики поворотів.
29) Ліхтар задній. Матеріали взяті з сайту: http://vse-o-moto.com/
