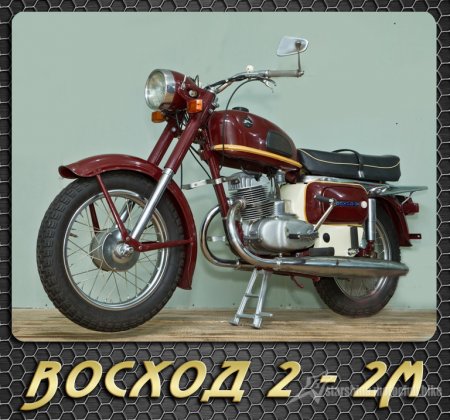

Восход 2 і 2М.


Слід також зазначити, що даний спосіб побудови електроніки використаний також і на мотоциклі "Мінськ-3.115". Як бачите самі, дана схема електрообладнання мотоцикла Восход виглядає не так складно як аналогічні проводки сучасних японських байків. Навіть в порівнянні з Уралами, Дніпром і Іжами така карта розташування електроніки на рамі байка вважається зовсім не складною.
Не будучи досить якісним виробом, цей двоколісний залізний кінь постійно змушує своїх власників вдаватися до ремонту і вдосконалення окремих вузлів конструкції сталевого скакуна.

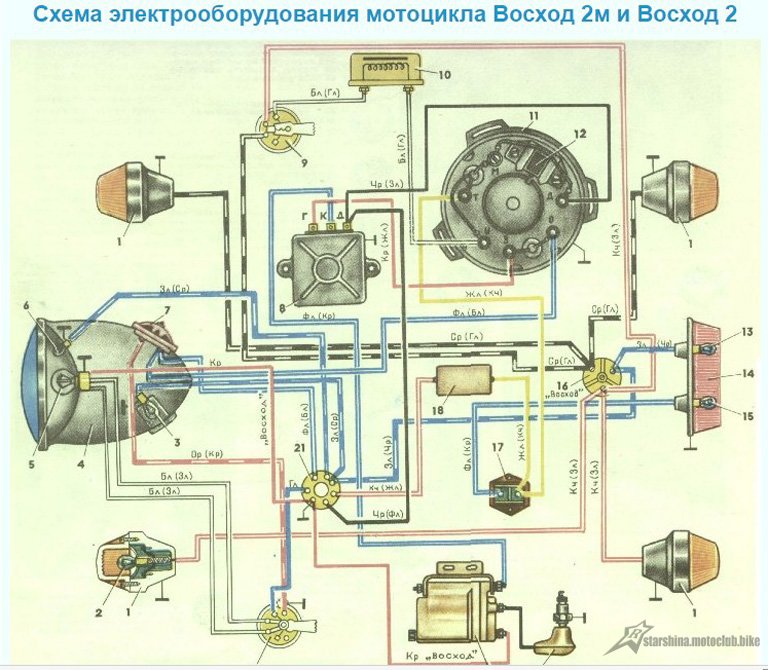

Роз'яснення до схеми мотоцикла Восход 2:
1) Покажчики поворотів мотоцикла.
2) Лампочка покажчика поворотів.
3) Лампочка підсвічування циферблату спідометра.
4) Передня фара.
5) Лампочка.
6) Лампочка.
7) Пристрій, що створює звуковий сигнал.
8) Комутатор.
9) Перемикач покажчиків поворотів.
10) Реле.
11) Генератор мотоцикла.
12) Датчик мото.
13) Лампочка для підсвічування змісту номерного знака.
14) Задній ліхтар байка.
15) Лампочка позначення процесу гальмування.
16) Колодка сполучна.
17) Вмикач / вимикач сигналу гальмування.
18) Дросель.
19) Свічка запалювання.
20) Трансформатор.
21) Перемикач мотоцикла центральний.
22) Перемикач ближнього / дальнього світла. Матеріали взяті з сайту: http://vse-o-moto.com/
