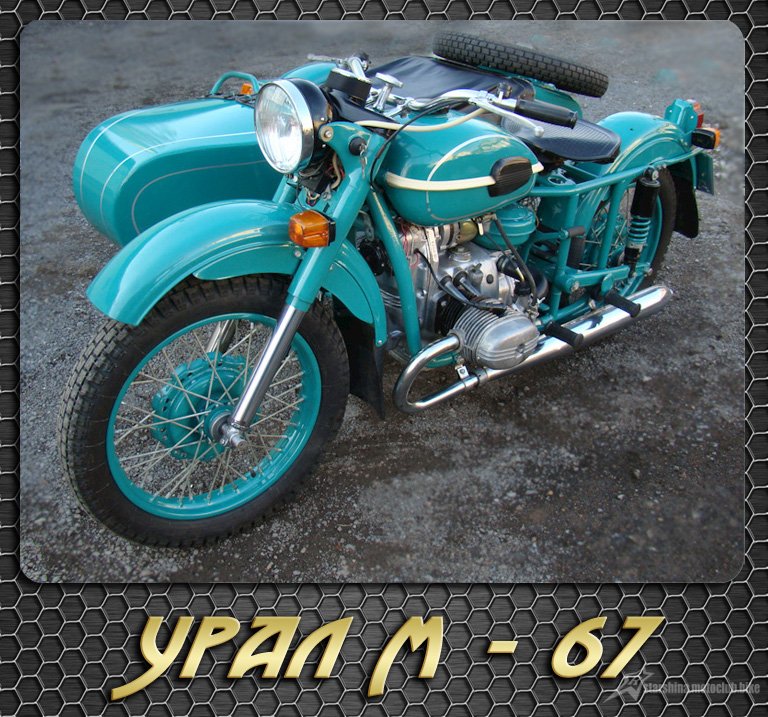

Урал М67-36.


Хотілося б додати, що даний мото вважається дуже поширеним серед жителів пострадянського простору. Його можна побачити не тільки у віддалених куточках Росії, але також в Середній Азії, на Кавказі, в Україні, Білорусії і в Молдові. Цей залізний кінь виділяється стабільною роботою електроніки, а також невибагливістю в обслуговуванні.

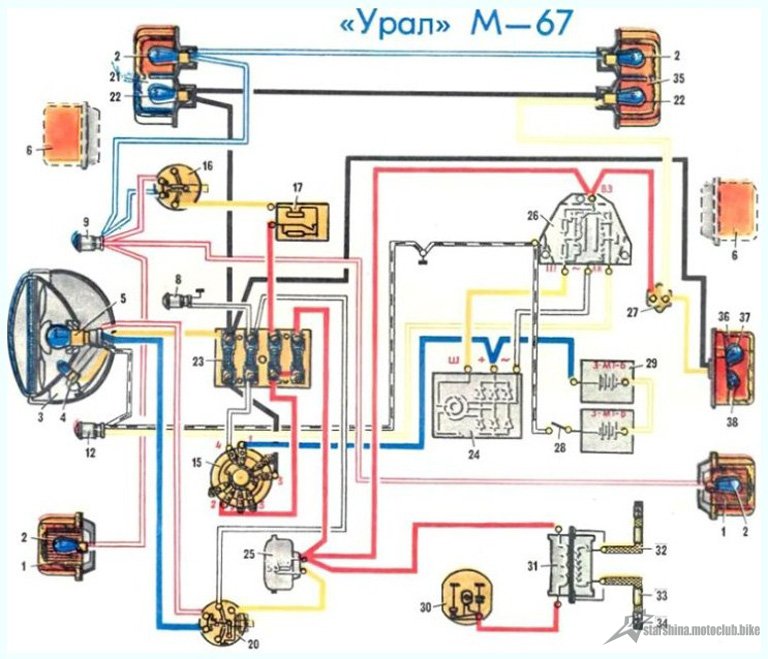

Роз'яснення до схеми мотоцикла Урал М67-36:
1) Лівий покажчик повороту.
2) Лампочка лівого покажчика повороту.
3) Передня фара мотоцикла.
4) Лампочка вказівки габаритів / стоянки мото.
5) Лампочка ближнього, а також далекого світла мотоцикла.
6) Правий покажчик повороту (його немає на мотоциклах, що облаштовані боковим причепом - коляскою).
7) Спідометр.
8) Лампочка підсвічування шкали спідометра.
9) Контрольна лампа роботи покажчиків поворотів.
10) Контрольна лампа роботи аварійного масляного тиску в Урал 67-36.
11) Контрольна лампа роботи дальнього світла.
12) Контрольна лампа роботи генератора.
13) Контрольна лампа роботи датчика нейтралки.
14) Приборка (вся панель приладів).
15) Перемикач центральний.
16) Перемикач сигналу поворотів.
17) Переривник роботи покажчиків поворотів.
18) Пробка контакту.
19) Електронний датчик аварійного масляного тиску.
20) Вмикач / вимикач основного світла мотоцикла.
21) Основний ліхтар коляски (передній).
22) Лампочки габаритів, а також сигналу гальмування мото на бічному причепі.
23) Блок з запобіжниками мотоцикла.
24) Генератор.
25) Пристрій випромінювання звукового сигналу.
26) Реле.
27) Вимикач сигналу гальмування (по народному "жабка").
28) Вмикач.
29) АКБ (акумулятор).
30) Переривник.
31) Котушка запалювання.
32) Іскра-провід.
33) Наконечник свічок запалювання (в народі іменований, як "колиска").
34) Свічки запалювання.
35) Задній ліхтар бокового причепа.
36) Задній ліхтар мотоцикла.
37) Лампочка сигналу гальмування.
38) Лампочка габаритного світла для підсвічування змісту номерного знака. Матеріали взяті з сайту: http://vse-o-moto.com/
