Тула.

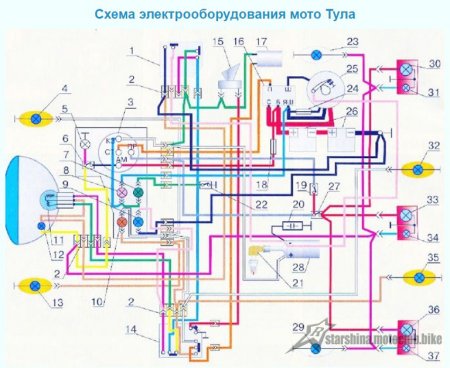

Дана схема проводки електрообладнання Тули знадобиться, перш за все, при ремонті такої трійки моделей: ТМЗ-5.971, ТМЗ-5.951 і ТМЗ-5.952. З цим зображенням байкера-механіки впораються з реставрацією старенького моторолера набагато швидше.

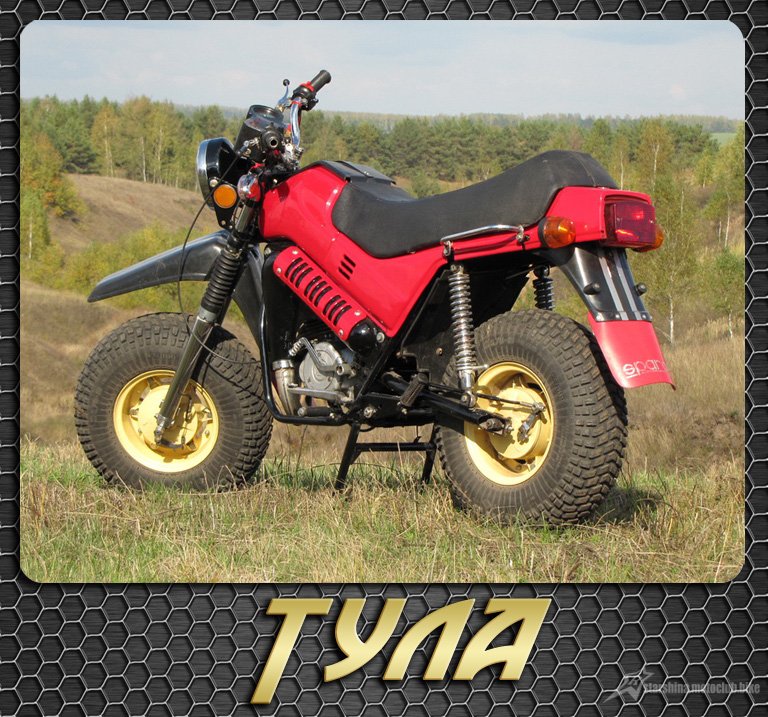

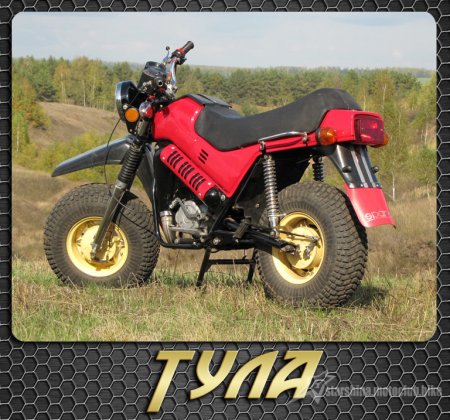

Мотоцикли Тула, по своїй суті, є першими вдало виконаними радянськими моторолерами, створеним за інноваційною для машинобудування СРСР технології.



Роз'яснення до схеми електро проводки Тула:
1) Регулятор режиму "День / Ніч" системи аварійного вимкнення двигуна.
2) З'єднувальний роз'єм електроніки моторолера.
3) Шок системи запалювання мото ТМЗ.
4) Покажчик повороту з лампочкою правий.
5) Лампочка підсвічування циферблату спідометра байка.
6) Вмикач / вимикач габаритного освітлення.
7) Лампочка контрольна ідентифікації включення нейтральної передачі.
8) Лампочка контрольна ідентифікації включення генератора.
9) Лампочка контрольна ідентифікації включення дальнього світла мотоцикла.
10) Лампочка контрольна ідентифікації роботи покажчиків поворотів.
11) Лампочка основного світла передньої фари.
12) Лампочка переднього гальма освітлення.
13) Покажчик поворотів з лампочкою лівий.
14) Вмикач / вимикач / перемикач режимів освітлення і покажчиків повороту, а також сигналу звукового.
15) Механізм відтворення сигналу звукового.
16) Регулятор.
17) Реле-переривник роботи покажчиків повороту моторолера Тула.
18) Запобіжник системи запалювання мото.
19) Вмикач / вимикач роботи стоп-сигналу передньої гальмівної системи.
20) Конденсатор системи запалювання.
21) Свічка системи запалювання байка зі свічним ковпачком (люлькою).
22) Механізм включення контрольної лампи ідентифікації нейтральній передачі.
23) Переднє стояночное освітлення з лампочкою.
24) Запобіжник системи запалювання мото.
25) Дінастартер моторолера разом з переривачем.
26) АКБ (акумулятор).
27) Механізм включення / вимикання роботи стоп-сигналу задньої гальмівної системи.
28) Котушка системи запалювання моторолера.
29) Переднє стояночное освітлення з лампочкою.
30) Права лампочка стоп-сигналу.
31) Лампочка переднього гальма освітлення.
32) Покажчик повороту з лампочкою правий задній.
33) Основна лампочка стоп-сигналу.
34) Лампочка заднього гальма освітлення.
35) Покажчик повороту з лампочкою лівий задній.
36) Ліва лампочка стоп-сигналу моторолера.
37) Ліва задня лампочка стоянкового освітлення. Матеріали взяті з сайту: http://vse-o-moto.com/
