Схеми електричного обладнання Зарубіжних мотоциклів.
На цій сторінці будуть публікуватись і добавлятись, електросхеми зарубіжних мотоциклів. Кожну з них, Ви зможете використовувати з метою ремонту або тюнінгу свого залізного коня, а при бажанні замовити у детальному збільшеному форматі, для подальшого використання.
Надалі електричні схеми будуть публікуватись, на прохання у коментарях. Також можливе замовлення електричної схеми у кольорі, для особистого використання у високій якості у шарах (слоях), що дає можливість відслідити будь-який провід окремо від решти з самого початку. Вся інформація буде добавлятись, по мірі її поступання. Буду вдячним за наданий матеріал.[/color
Виконання електричної схеми мотоцикла у шарах на прикладі мотоцикла ЯВА - 350 тип 638:
1. Загальна електросхема.
2. Схема з виділенням одного шару.

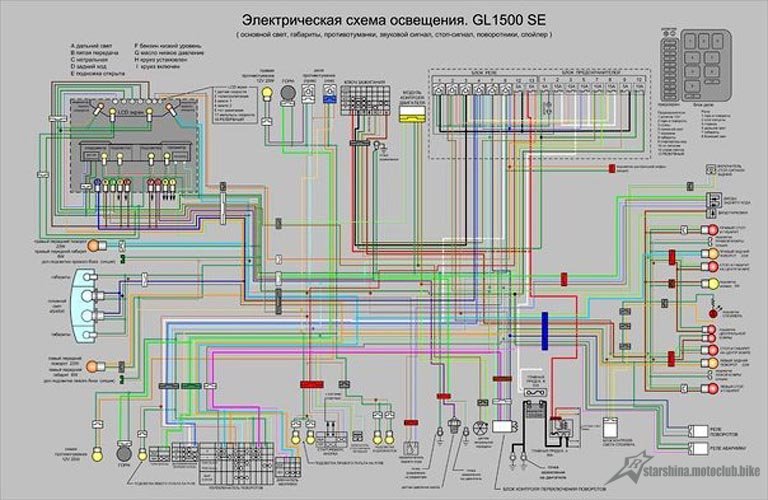

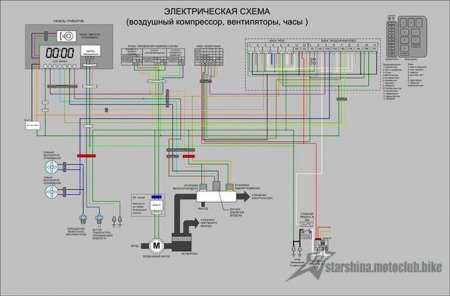

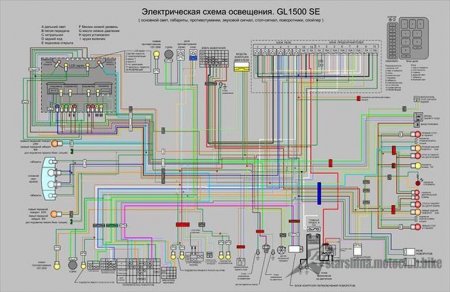

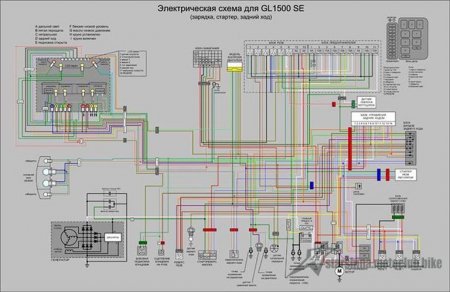

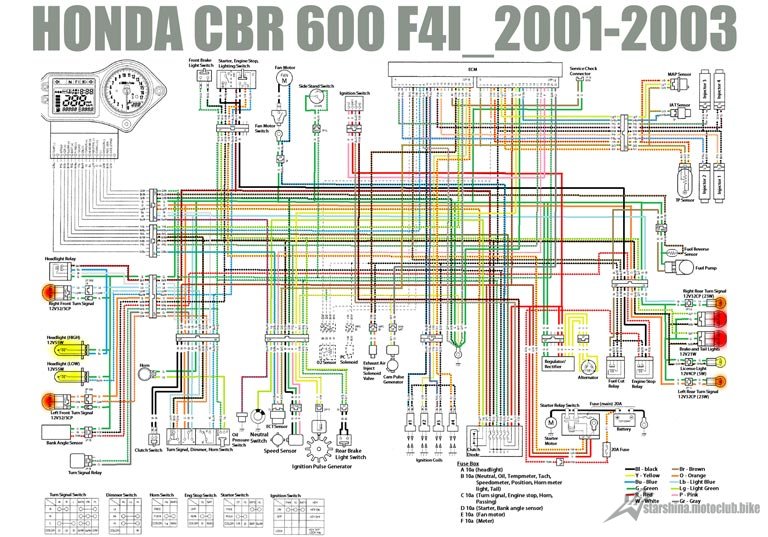

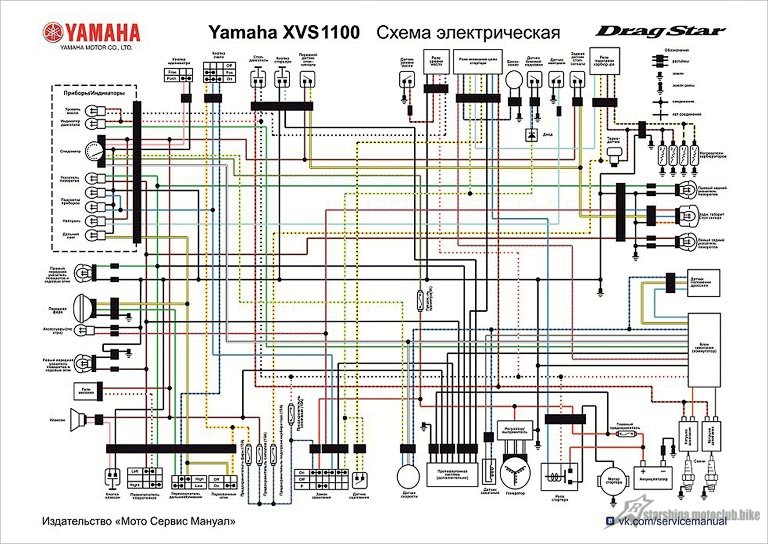

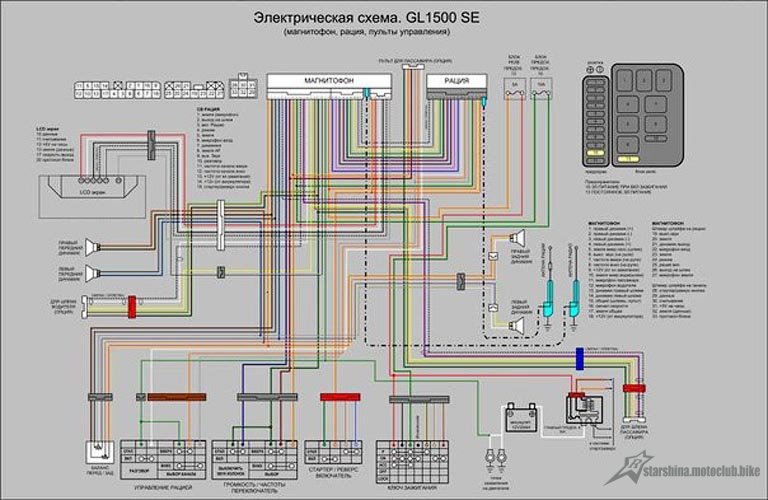

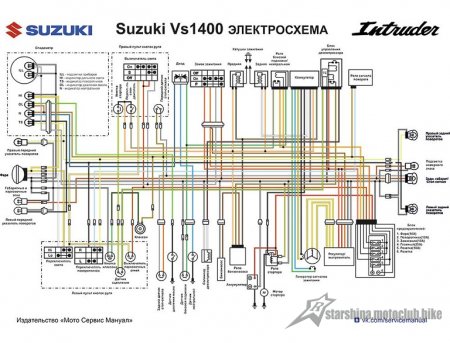

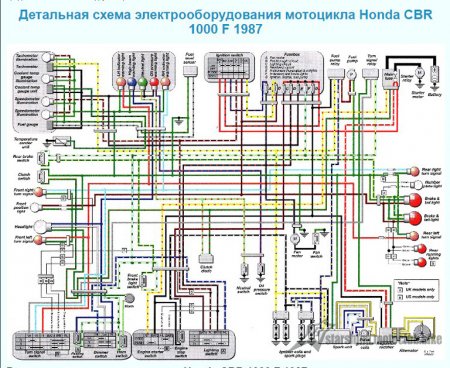

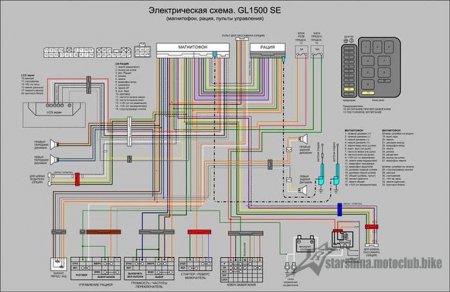

Електричні схеми мотоциклів.
Надалі електричні схеми будуть публікуватись, на прохання у коментарях. Також можливе замовлення електричної схеми у кольорі, для особистого використання у високій якості у шарах (слоях), що дає можливість відслідити будь-який провід окремо від решти з самого початку. Вся інформація буде добавлятись, по мірі її поступання. Буду вдячним за наданий матеріал.[/color
Виконання електричної схеми мотоцикла у шарах на прикладі мотоцикла ЯВА - 350 тип 638:
1. Загальна електросхема.
2. Схема з виділенням одного шару.

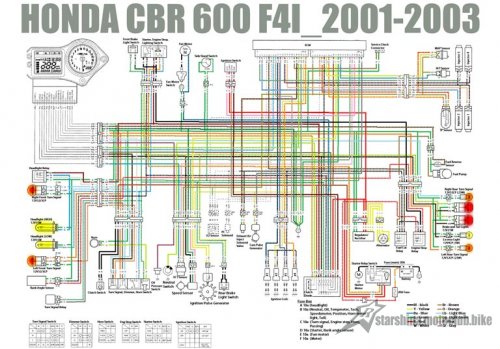

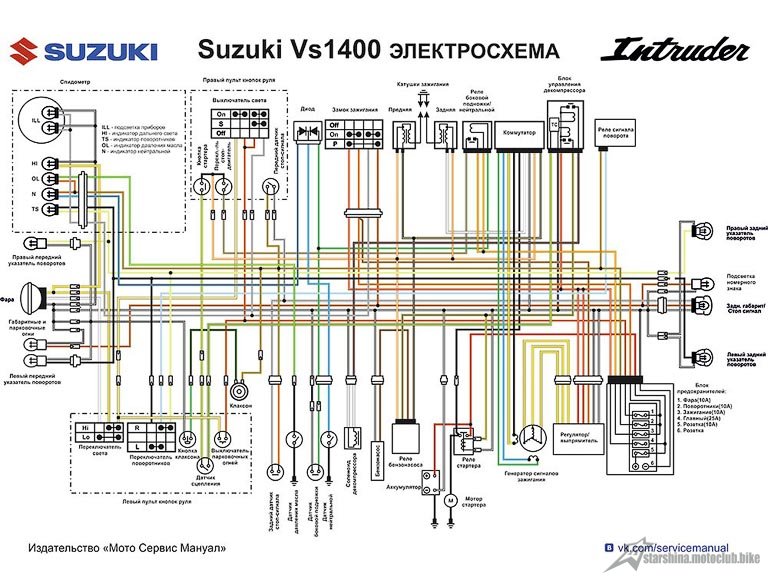

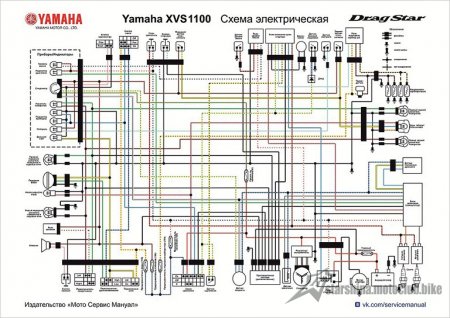

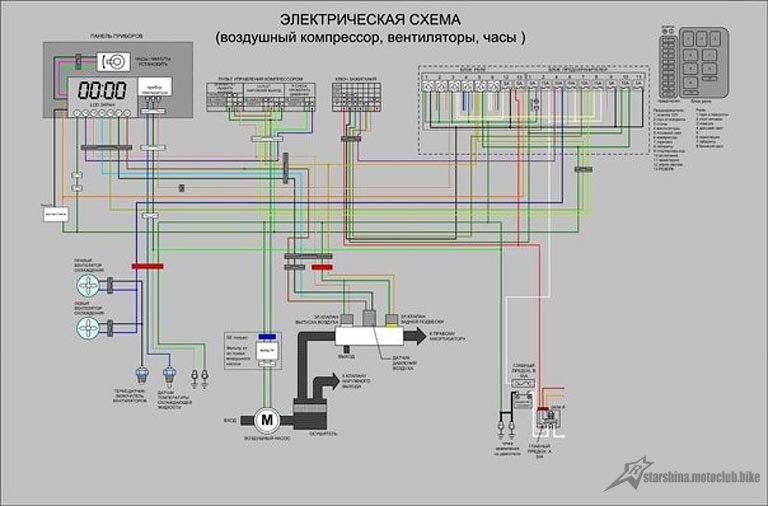

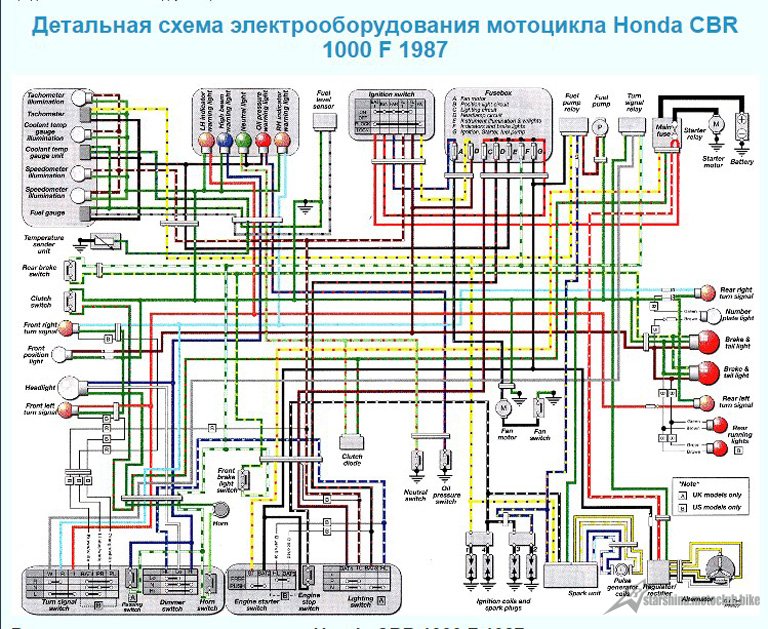

Електричні схеми мотоциклів.
