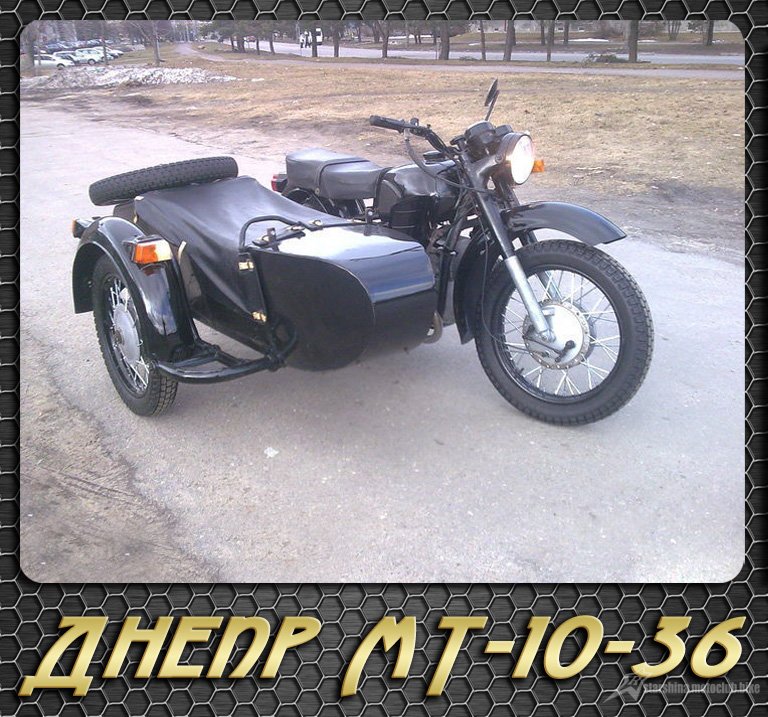

Дніпро МТ - 10

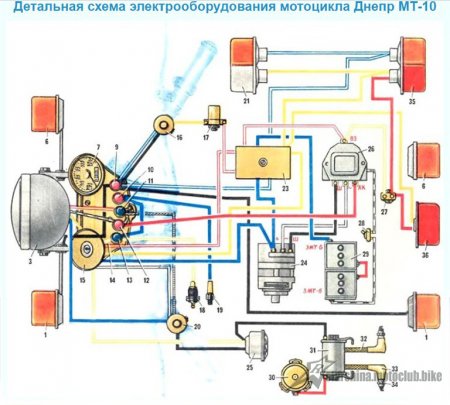

Роз'яснення до схеми мотоцикла МТ-10 Дніпро:
1) Лівий покажчик поворотів.
2) Лампочка.
3) Передня фара мотоцикла.
4) Лампочка ідентифікації габаритів мото та його стоянки.
5) Лампочка ближнього, а також далекого світла.
6) правий покажчик поворотів (він не працює на мотоциклах з боковим причепом).
7) Спідометр мотоцикла.
8) Лампочка освітлення циферблата спідометра.
9) Контрольна лампочка для покажчиків поворотів.
10) Контрольна лампочка ідентифікації аварійного масляного тиску.
11) Контрольна лампочка ідентифікації включеного дальнього світла.
12) Контрольна лампочка роботи генератора.
13) Контрольна лампочка ідентифікації нейтральній передачі КПП.
14) Приборка (панель приладів).
15) Перемикач мотоцикла центральний.
16) Включення / вимикання покажчиків поворотів.
17) Переривник роботи покажчиків поворотів.
18) Пробка контакту мотоцикла.
19) Датчик аварійного масляного тиску.
20) Перемикач ближнього / дальнього світла.
21) Фара передня бокового причепа.
22) Лампочка габаритів і ідентифікації процесу гальмування на бічному причепі.
23) Блок з запобіжниками мотоцикла.
24) Генератор мото.
25) Пристрій, що подає звуковий сигнал.
26) Реле мотоцикла Дніпро.
27) Вимикач сигналізування процесу гальмування.
28) Вмикач.
29) АКБ (акумулятор).
30) Переривник.
31) Котушка системи запалювання.
32) Іскропровід.
33) Наконечник для свічок (по народному - "колиска").
34) Свічка запалювання.
35) Ліхтар задній бокового причепа.
36) Ліхтар задній мотоцикла.
