Чезет 350 472.


Вашій увазі пропоную детальну кольорову схему легендарного чеського мотоцикла CZ-350 472. Успішний і популярний. Детально ознайомлення з особливостями електроніки ЧЗ-472, вдивляючись в систему електрообладнання мотоцикла даної моделі.
Слід зазначити, що вищевказаний залізний кінь на пострадянському просторі не зміг поширитися, як, наприклад, Урали, Іжі, Мінскі або Восходи.
Все ж цей байк ще можна зустріти в рідних містах, селищах і селах. Причому такі двоколісні встигли вже істотно постаріти і в більшості випадків потребують ремонту або тюнінгу при використанні схеми мотоцикла. До слова, вищевказаний байк виділяється великою кількістю шести-вольтових лампочок.

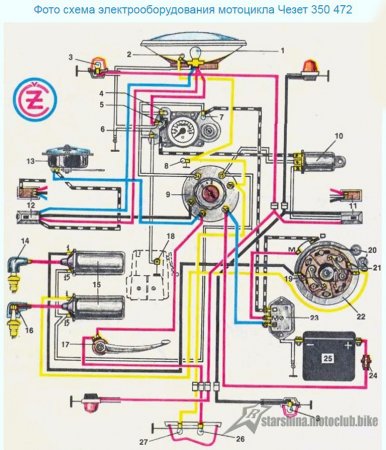

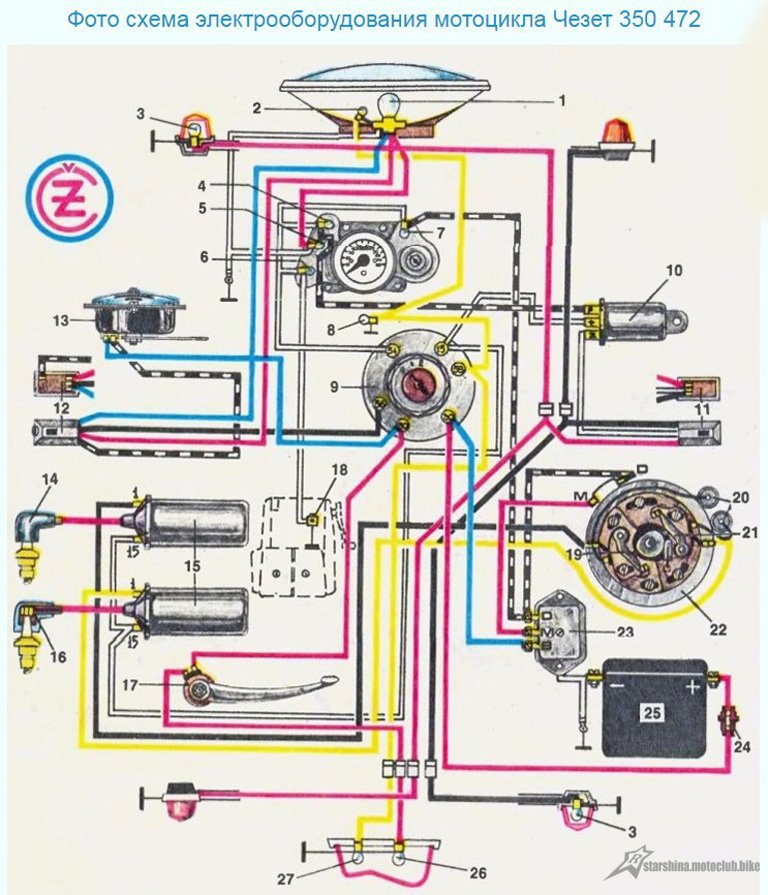

Роз'яснення до схеми мотоцикла CZ-350 472:
1) Лампочка передньої фари мотоцикла.
2) Лампочка для стоянки.
3) Лампочка покажчика поворотів.
4) Лампочка контрольна ідентифікації роботи покажчиків поворотів.
5) Лампочка контрольна ідентифікації роботи дальнього світла.
6) Лампочка контрольна ідентифікації нейтральної передачі.
7) Лампочка контрольна ідентифікації включення / вимикання генератора.
8) Лампочка для освітлення циферблата спідометра.
9) Головний перемикач.
10) Реле роботи покажчиків поворотів.
11) Вмикач / вимикач покажчиків поворотів.
12) Вмикач / вимикач дальнього світла, на якому розташована і кнопка звукового сигналу.
13) Пристосування для створення сигналу звукового.
14) Свічка запалювання.
15) Котушки запалювання.
16) Свічка запалювання.
17) Вмикач / вимикач стоп-сигналу.
18) Вмикач / вимикач контрольної лампочки ідентифікації нейтральній передачі.
19) Переривник іскро-освіти в правому циліндрі.
20) Конденсатори мото.
21) Переривник іскро-освіти в лівому циліндрі.
22) Генератор мотоцикла.
23) Реле.
24) Запобіжник байка.
25) АКБ (акумулятор).
26) Лампочка роботи стоп-сигналу.
27) Лампочка роботи світла на стоянці. Матеріали взяті з сайту: http://vse-o-moto.com/
