4. Урал Соло.


Проводка мотоцикла Урал Соло детально описана в цій статті.

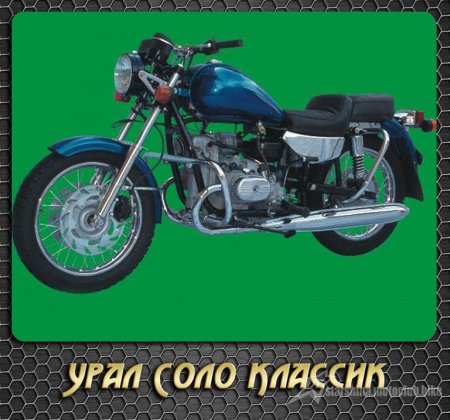

Solo від ІМЗ є одним з найпопулярніших байків. Він невибагливий і коштує відносно недорого, створений спеціально для шанувальників залізних коней Ірбитского заводу.

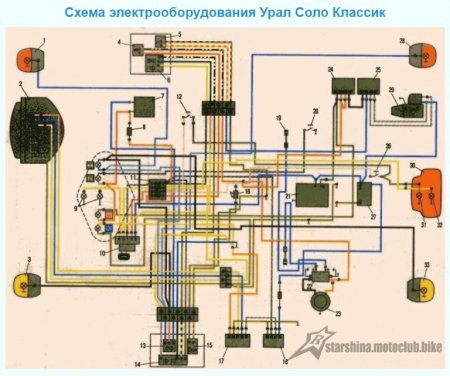

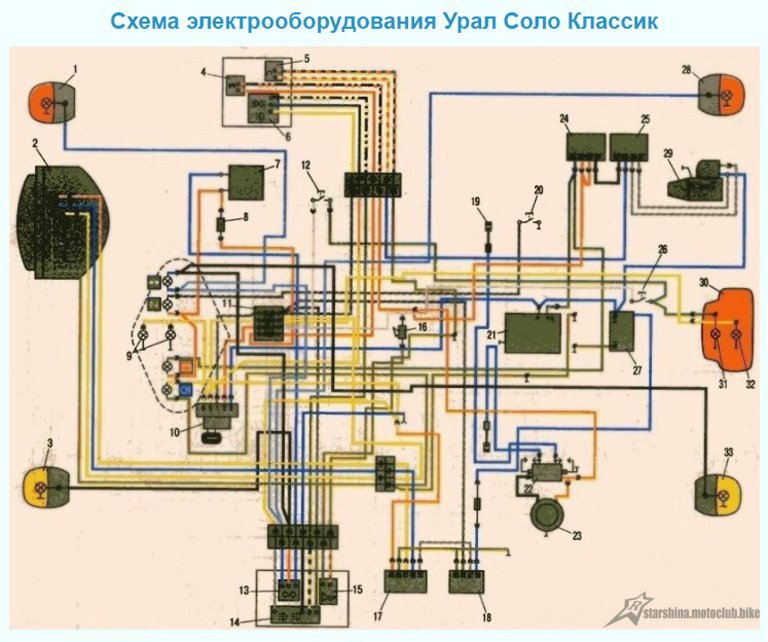

Роз'яснення до зображення проводки мотоцикла Урал Соло:
1) Покажчик поворотів мото правий.
2) Фара байка.
3) Покажчик поворотів лівий.
4) Вимикач системи запалювання аварійний.
5) Кнопка запуску стартера.
6) Вмикач / вимикач світла мотоцикла.
7) Реле-переривник роботи поворотів.
8) Запобіжник системи електроніки мото.
9) Лампочки підсвічування циферблату спідометра.
10) Замок системи запалювання.
11) Блок з запобіжниками електронної системи байка.
12) Механізм включення стоп-сигналу передньої гальмівної системи.
13) Вмикач / вимикач / перемикач покажчиків поворотів.
14) Перемикач ближнього / дальнього світла.
15) Кнопка відтворення сигналу звукового мотоцикла.
16) Пристрій відтворення сигналу звукового.
17) Реле системи освітлення.
18) Реле системи освітлення.
19) Свічка системи запалювання мото.
20) Механізм ідентифікації включення нейтральній передачі КПП.
21) Генератор байка.
22) Котушка системи запалювання.
23) Блок системи запалювання мікропроцесорний.
24) Реле електростартера.
25) Реле електростартера.
26) Механізм включення стоп-сигналу задньої гальмівної системи.
27) АКБ (акумулятор).
28) Покажчик поворотів мотоцикла правий.
29) Електростартер.
30) Задній ліхтар байка.
31) Стоп-сигнал мото.
32) Лампочка габаритних вогнів, які висвітлюють номерний знак.
33) Покажчик поворотів мотоцикла лівий. Матеріали взяті з сайту: http://vse-o-moto.com/
