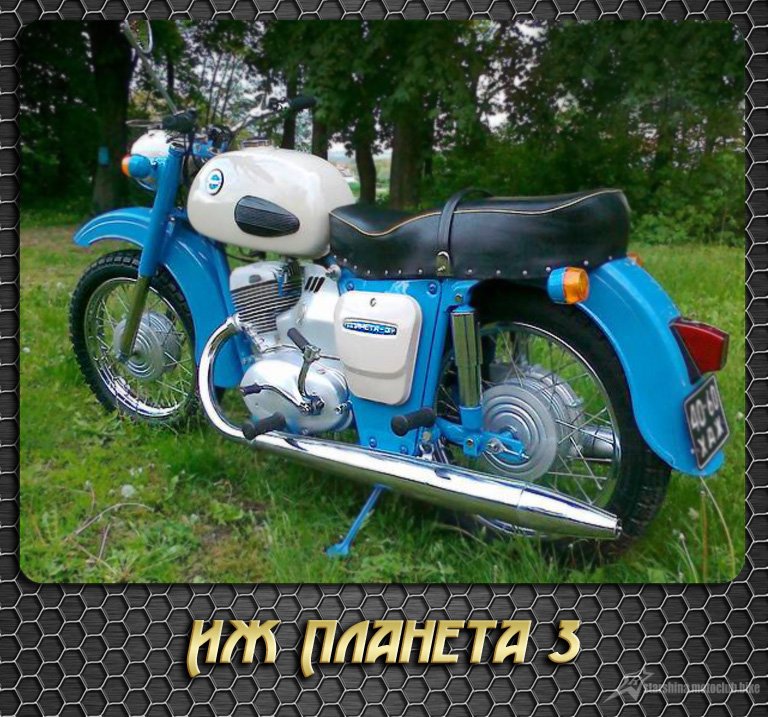

3. Іж Планета 3.


Схема проводки мотоцикла Іж Планета 3 з графічними і текстовими даними.
Завдяки їй ви зможете відремонтувати електрообладнання свого старенького байка. За бажанням електроніку можна не тільки реставрувати, а й модернізувати.
Проте, для цілей останнього вам явно доведеться посидіти чимало годин в плануванні і здійсненні поліпшень вузлів електроживлення двох / триколісного.
Варто також відзначити, що в рубриці "Іж" вищевказана модель залізного коня детально описана. Хотілося б відзначити, що зазначена тут картинка підходить і для опису електронних схем Юпітер 3, з двома циліндрами.

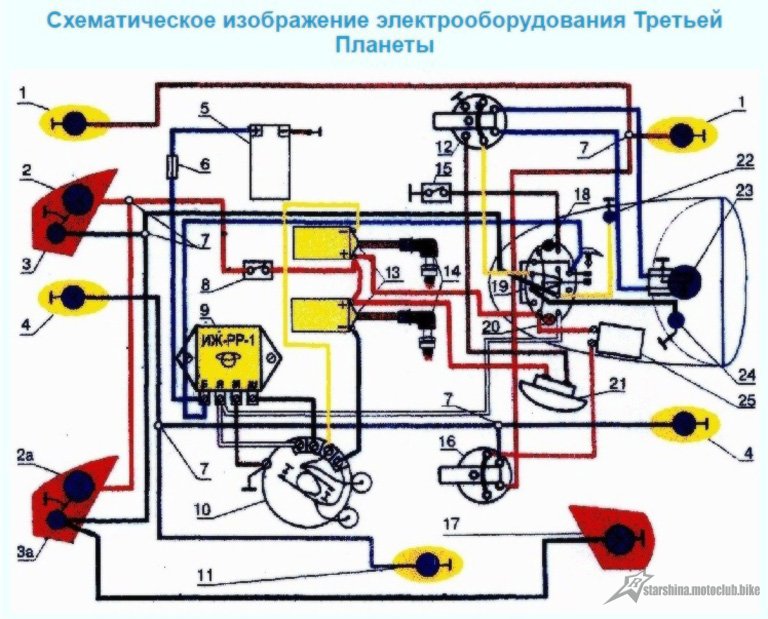

Роз'яснення до схеми проводки Іж Планета 3.

1) Покажчик повороту мотоцикла лівий.
2) Лампочка стоп-сигналу.
2а) Лампочка стоп-сигналу.
3) Лампочка задніх ліхтарів.
3а) Лампочка задніх ліхтарів.
4) Покажчик повороту мотоцикла правий з лампочкою.
5) АКБ.
6) Запобіжник на 15 Ампер.
7) Роз'єм системи електрообладнання Планети Третього покоління.
8) Механізм включення / вимикання роботи стоп-сигналу байка.
9) Реле.
10) Генератор мото.
11) Покажчик повороту мотоцикла правий з лампочкою.
12) Перемикач режимів світла з вмонтованою кнопкою включення звукового сигналу.
13) Котушки системи запалювання мотоцикла.
14) Свічка системи запалювання.
15) Датчик ідентифікації включення нейтральній передачі КПП.
16) Перемикач покажчиків поворотів мото.
17) Передній габаритний сигнал бокового причепа.
18) Лампочка ідентифікації включення нейтральної передачі Іж Планета 3.
19) Перемикач нейтральної.
20) Лампочка ідентифікації роботи генератора.
21) Пристрій відтворення сигналу звукового байка.
22) Лампочка, що підсвічує циферблат спідометра дво- / триколісного.
23) Лампочка головного світла передньої фари мотоцикла.
24) Лампочка переднього габаритного вогню залізного коня.
25) Реле покажчиків поворотів. Матеріали взяті з сайту: http://vse-o-moto.com/
