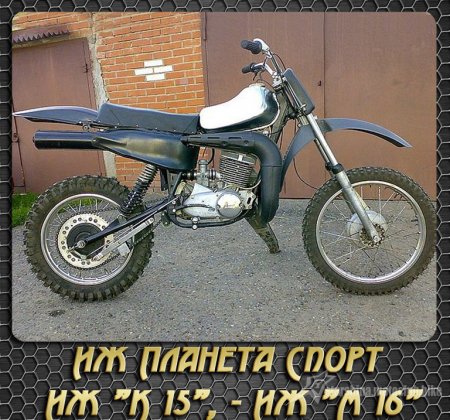

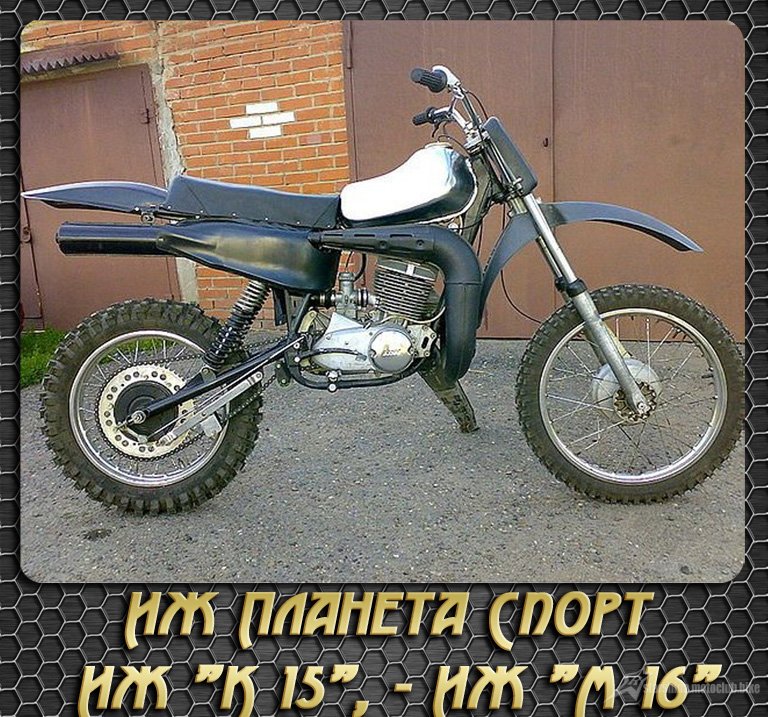

2. Іж Планета Спорт.


Ремонт модифікацій Планети Спорт в наші дні не є рідкістю, так як випускався кращий радянський байк в 70-80-х рр. минулого століття. Час біг, нещадно знищуючи проводку, ходову і двигун вищевказаного двоколісного. Ось чому схеми електрообладнання мотоцикла Іж "К 15", Іж "К 16", Іж "М 15", а також Іж "М 16" набрали популярність в мережі. Варто зазначити, що для всіх зазначених вище моделей зображення проводки буде практично ідентичним.
Електрообладнання мотоциклів Іж К 15 і К 16 ідентично, але в ньому відсутні непотрібні в гонках елементи, включаючи світло головної фари, звуковий сигнал, перемикач світла, лампочка і переривник стоп-сигналу, а також задніє габаритне світло.

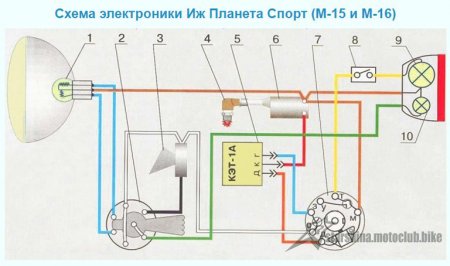

Роз'яснення до схеми мото Іж Планета Спорт М 15 і М 16.

1) Основна лампочка головної фари.
2) Основний перемикач.
3) Пристрій відтворення звукового сигналу байка.
4) Свічка системи запалювання.
5) Комутатор проводки Планети Спорт.
6) Котушка системи запалювання.
7) Генератор мотоцикла.
8) Переривник роботи стоп-сигналу заднього ліхтаря.
9) Лампочка стоп сигналу заднього ліхтаря.
10) Лампочка габаритного освітлення заднього ліхтаря. Матеріали взяті з сайту: http://vse-o-moto.com/
