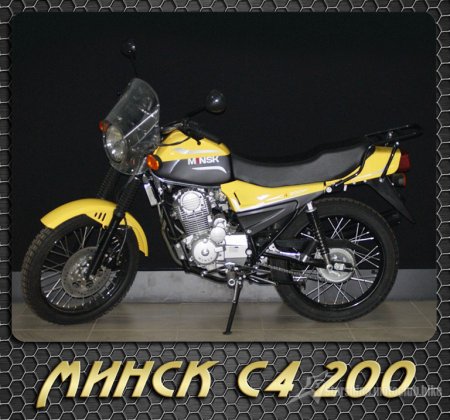

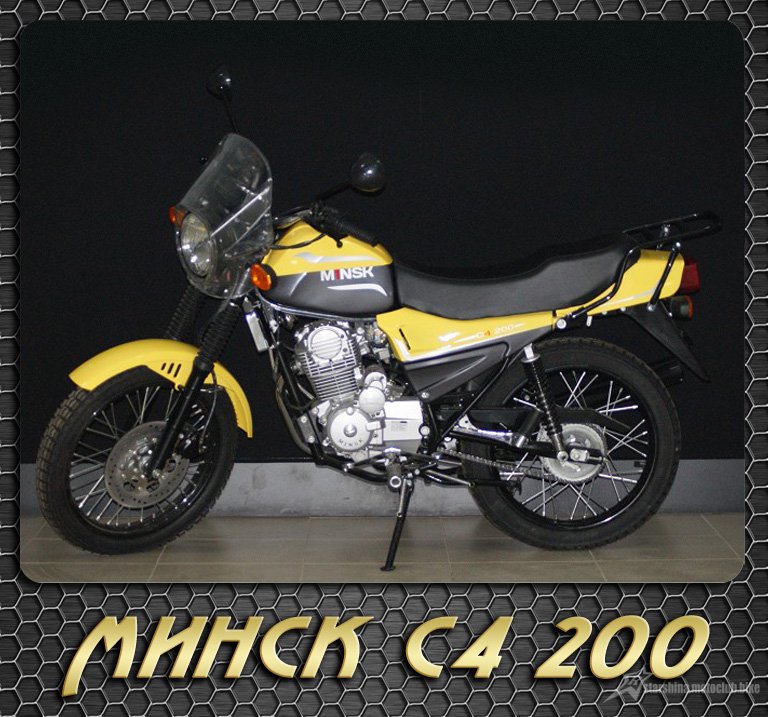

Мінськ C4 200.

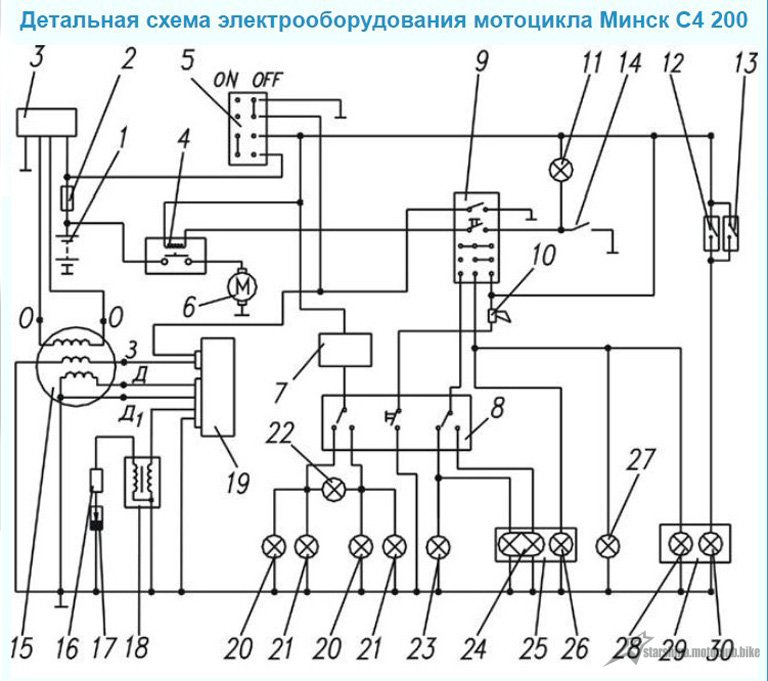

Багато в чому надійна і спрощена схема мотоцикла Мінськ C4 200, що показана в даній статті, сподобається багатьом співвітчизникам, які не перестали почитати білоруські байки.
Ви побачите чорно-білу версію схеми електрообладнання Мінська останніх моделей. А ось кольорові її еквіваленти в мережі інтернет особливої ​​популярності і поширеності поки не знайшли.
До слова, мотоцикл Мінськ виділяється серед інших двоколісних не тільки дбайливим споживанням бензину і простотою конструкції, але також і неабиякою надійністю в експлуатації.
Даний залізний кінь не примхливий і має багато точок з запчастинами. Останній факт в останні роки став практично вирішальним.


Роз'яснення до схеми мотоцикла Мінськ C4 200:
1) АКБ (акумулятор).
2) Запобіжник електроніки мотоцикла.
3) Регулятор напруги.
4) Реле на стартері мото Мінськ.
5) Перемикач центральний.
6) Стартер
7) Реле на покажчиках поворотів.
8) Комбо-перемикач / вмикач для звукового сигналу, поворотів і світла.
9) Комбо-перемикач / вмикач для стоп-двигуна, перемикання режимів у темряві.
10) Пристрій, що видає звуковий сигал.
11) Контрольна лампочка включення нейтральної передачі.
12) Вмикач / вимикач стоп-сигналу ручного.
13) Вмикач / вимикач стоп-сигналу ножний.
14) Контакт для включення нейтральної швидкості.
15) Генератор мотоцикла.
16) Свічкова наконечник.
17) Свічка запалювання.
18) Трансформатор мото.
19) Комутатор мотоцикла.
20) Лампочка переднього покажчика поворотів.
21) Лампочка заднього покажчика поворотів.
22) Контрольна лампочка включення покажчиків поворотів.
23) Контрольна лампочка включення дальнього світла.
24) Лампочка фари.
25) Фара мото.
26) підфарники мотоцикла С4-200.
27) Лампочка підсвічування циферблату спідометра.
28) Лампочка підсвічування номерного знака.
29) Задній ліхтар.
30) Лампочка стоп-сигналу. Матеріали взяті з сайту http://vse-o-moto.com/
