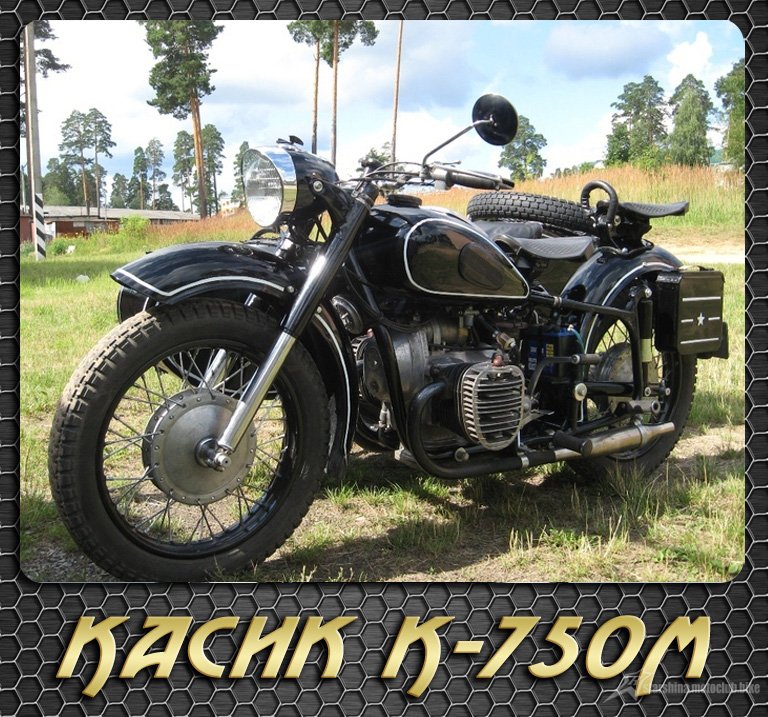

Касік, Урал М61 / М72 / М52 і Дніпро МТ 12.


Присутня тут схема електроустаткування оппозитного мотоцикла підходить для наступних моделей важких мотоциклів: К750 і К750М (Касік), Урал М61, Урал М72 і Урал М52, а також Дніпро МТ 12.
Нижче ви побачите картинку, яка допоможе відновити старенькі байки важкого класу, які ще послужать вашому господарству. Та й косити під німця часів Великої Вітчизняної з подібним мотоциклом вам буде простіше.

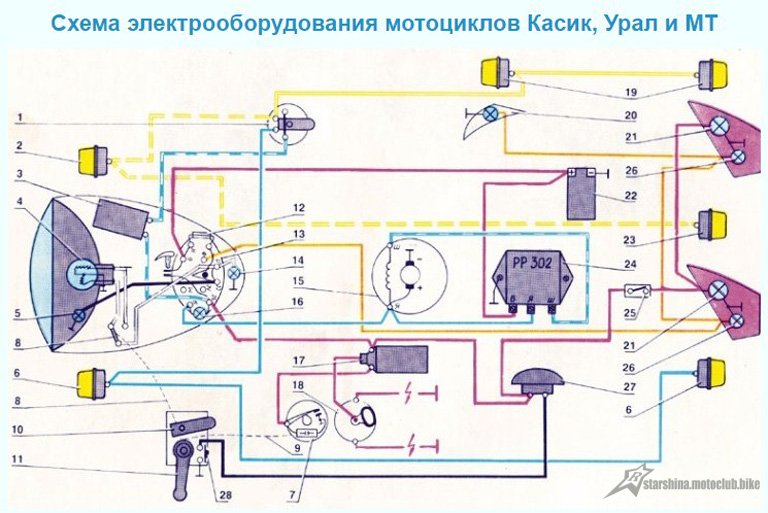

Роз'яснення до схеми електричної проводки Касіка К-750 / К-750М, Уралу М-61 / М-72 / М-52 b МТ-12 Дніпро:
1) Вмикач / вимикач / перемикач покажчиків поворотів мото.
2) Покажчик повороту мотоцикла передній правий (на моделях без бокового причепа).
3) Реле переривання роботи покажчика повороту.
4) Головна лампочка передньої фари мотоцикла.
5) Лампочка габаритного освітлення Касіка.
6) Покажчики повороту байка ліві.
7) Переривник системи запалювання мото.
8) Перемикач освітлення.
9) Тросик монетки системи випередження запалювання.
10) Важіль перемикача освітлення.
11) Монетка випередження системи запалювання.
12) Запобіжник системи запалювання.
13) Перемикач центральний.
14) Лампочка підсвічування циферблату спідометра.
15) Генератор мотоцикла.
16) Контрольна лампочка ідентифікації включення генератора оппозитного байка.
17) Котушка системи запалювання.
18) Розподільник мото.
19) Праві покажчики повороту, що розташовані на бічному причепі.
20) Переднє габаритне освітлення бокового причепа.
21) Лампочки стоп-сигналів мотоцикла Дніпро / Касік / Урал.
22) АКБ (акумулятор).
23) Задній правий покажчик повороту моделі мото, чи не облаштованій боковим причепом.
24) Реле-регулятор.
