Муравей - Мураха.)))

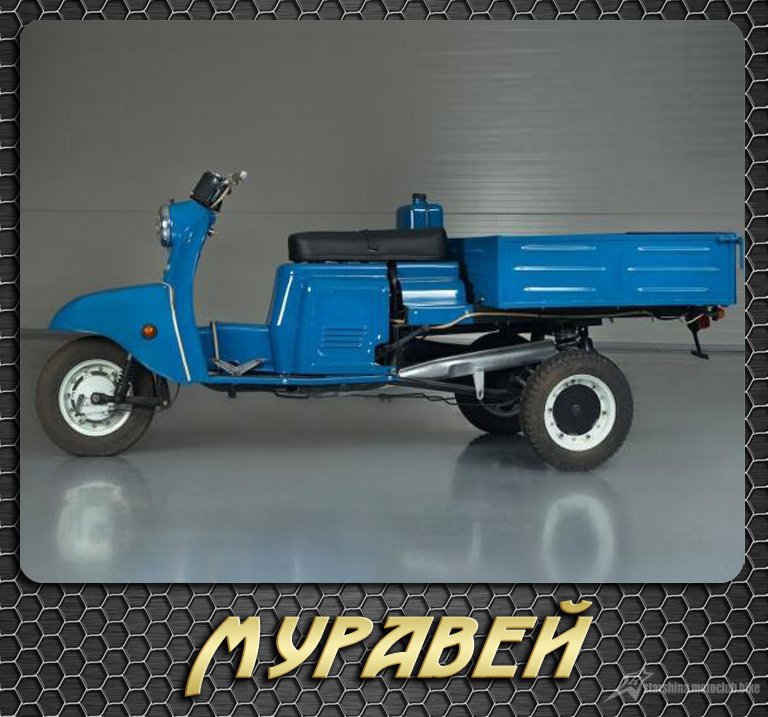

Знаменитий моторолер в наші дні став рідкістю. Лише часом він зустрічається на безкрайніх дорогах великої батьківщини. Купити його можна за відносно невеликі гроші. На цьому сайті ви можете вивчити електросхему цього господарського транспорту.

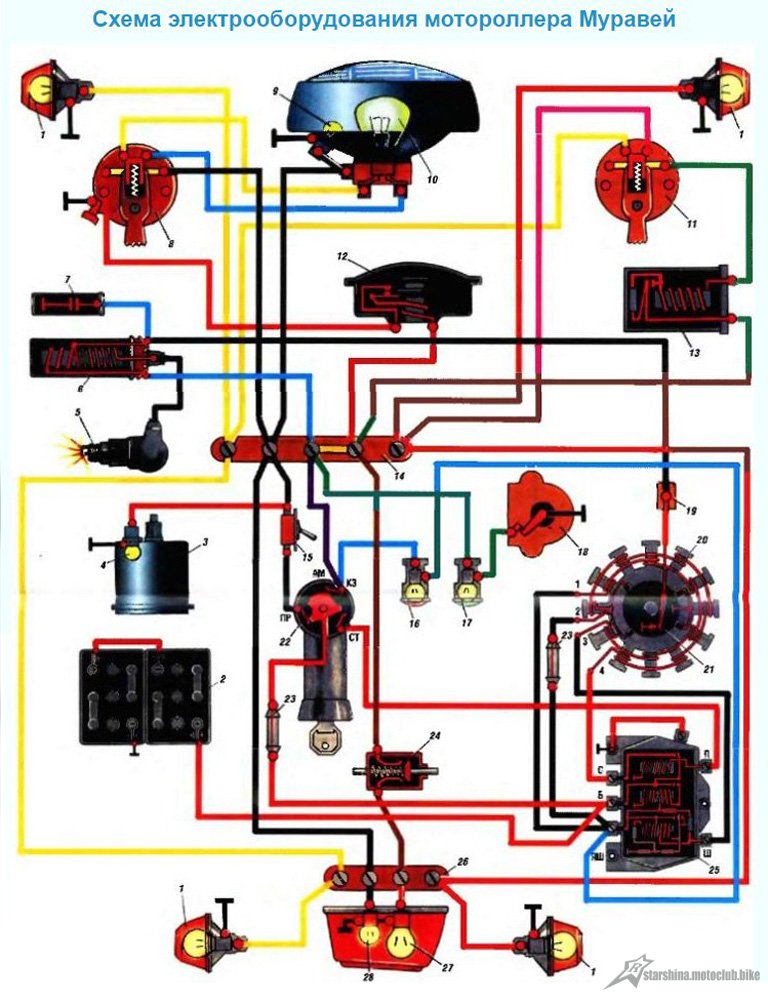

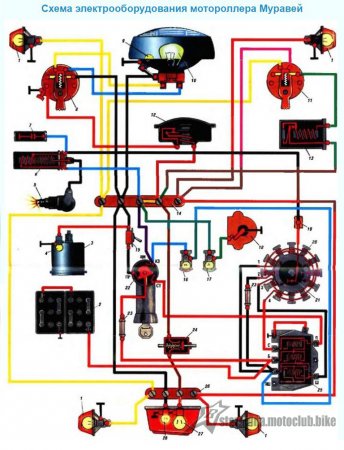

Роз'яснення до схеми електропроводки Муравей мото:
1) Покажчики поворотів з лампочками.
2) АКБ (акумулятор).
3) Спідометр моторолера.
4) Лампочка підсвічування циферблату спідометра.
5) Свічка системи запалювання мото.
6) Котушка системи запалювання.
7) Конденсатор системи запалювання.
8) Механізм включення / вимикання дальнього світла, а також звукового сигналу.
9) Лампочка переднього габаритного освітлення.
10) Лампочка головного освітлення (ближній / дальнє світло).
11) Перемикач покажчиків повороту.
12) Пристрій відтворення звукового сигналу.
13) Реле покажчиків повороту моторолера.
14) Комутатор.
15) Вмикач лампочок нічний підсвічування.
16) Контрольна лампочка ідентифікації роботи генератора.
17) Контрольна лампочка ідентифікації включення нейтральній передачі.
18) Механізм ідентифікації включення нейтральній передачі в КПП.
19) Муфта зчеплення мото.
20) Дінастартер байка.
21) Переривник роботи системи запалювання радянського моторолера.
22) Замок системи запалювання.
23) Запобіжник системи запалювання.
24) Вмикач / вимикач роботи стоп-сигналу.
25) Реле-регулятор мото Мураха.
26) Колодка комутатора.
27) Лампочка стоп-сигналу.
28) Задня габаритна лампочка. Назад Матеріали взяті з сайту: http://vse-o-moto.com/
